КУПОЛЬНЫЕ КОНСТРУКЦИИ

ПРИМЕРЫ КУПОЛЬНЫХ КОНСТРУКЦИЙ

НА ОСНОВЕ ТИПОВЫХ РЕШЕНИЙ

























                            Вид несущего каркаса (сверху)                                                                    Вид несущего каркаса (снизу)

УЗЛОВЫЕ РЕШЕНИЯ ТИПОВЫХ КУПОЛЬНЫХ КОНСТРУКЦИЙ

                            Схема устройства типовой купольной                                       Схема устройства узлового коннектора

                 светопрозрачной конструкции на стальных трубах



Основные недостатки типовых купольных светопрозрачных конструкций:

  • Размеры сторон стеклопакетов, как правило, не превышают 1500 мм (что обусловлено их весовыми и прочностными характеристиками).

  • Большое количество стыков стеклопакетов обусловливает проблематику герметичности светопрозрачных конструкций.

  • Использование несущих элементов купольной конструкции с закрытым контуром обусловливает образование конденсата.

  • Прецизионное исполнение узловых коннекторов.

  • Монтажные работы выполняются только высококвалифицированными специалистами.





КУПОЛЬНЫЕ КОНСТРУКЦИИ

НА ОСНОВЕ УПРОЧНЕННЫХ СТЕКЛОПАКЕТОВ

КУПОЛЬНЫЕ КОНСТРУКЦИИ КАССЕТНОГО ТИПА

В купольных конструкциях кассетного типа сложных архитектурных форм для раскладки стеклопакетов используется метод триангуляции.



Несущий каркас выполнен в виде треугольников, образованных соединительными элементами с открытым контуром требуемого сечения и самоцентрирующимися узловыми коннекторами.



В отличие от узловых коннекторов типовых несущих каркасов, самоцентрирующиеся узловые коннекторы не требуют прецизионного изготовления, а соединительные элементы с открытым контуром способствуют исключению образования конденсата.



Примыкание несущего каркаса конструкций кассетного типа к поверхности атриумов выполняется традиционными фасадными профильными алюминиевыми системами, а сами строительные работы не требуют такой высокой квалификации монтажников, как при сборке типовых купольных конструкций.

Конструкция герметизирующего контура стеклопакетов упрочненных позволяет преобразовывать их в «стекло-кассеты» путём крепления к их торцам кронштейнов (монтажных пластин).

«Стекло-кассеты» крепятся к несущему каркасу резьбовыми соединениями, обеспечивая, тем самым, возможность их монтажа как снаружи, так и изнутри помещений.

После монтажа «стекло-кассет», зазоры между ними заполняются термошнуром и, затем, герметиками для купольных систем, а, при необходимости, дополнительно герметизируются лентой на металлической основе.

Схема крепления «стекло-кассет» к несущему каркасу

КУПОЛЬНЫЕ КОНСТРУКЦИИ ЗОНТИЧНОГО ТИПА

ПРИМЕРЫ

Пример узловых решений

для прямоугольной конструкции из 8 сегментов

В купольных конструкциях зонтичного типа несущий каркас выполняется в виде многоугольников с площадью до 20 кв.м на основе металлоконструкций из элементов с открытым контуром (что способствует исключению образования конденсата) и узловых коннекторов, которые не требуют прецизионного исполнения (в отличие от узловых коннекторов типовых несущих каркасов).



Крепление стеклопакетов упрочненных к несущему каркасу осуществляется механическим способом через авторскую систему.



Уменьшение количества стыков за счет увеличения площади стеклопакетов способствует повышению герметичности светопрозрачных конструкций и снижению риска протеканий.



После монтажа стеклопакетов, зазоры между ними заполняются термошнуром и, затем, герметиками для купольных систем, а, при необходимости, также герметизируются лентой на металлической основе.



Примыкание несущего каркаса конструкций зонтичного типа к поверхности атриумов выполняется традиционными фасадными профильными алюминиевыми системами, а сами строительные работы не требуют такой высокой квалификации монтажников, как при сборке типовых купольных конструкций.

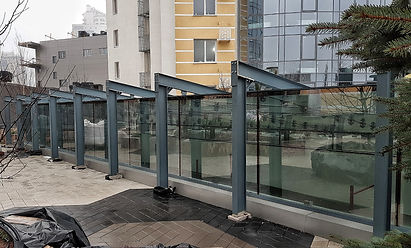

КУПОЛЬНЫЕ КОНСТРУКЦИИ ПОДВЕСНОГО ТИПА













































В основе конструкции лежит авторская разработка «Система регулируемых подвесов", которая исключает сверление стекла

В купольных конструкциях подвесного типа несущий каркас выполнен в виде однонаправленных металлических конструкций, под которыми находятся регулируемые термоизолированные узловые  коннекторы, а упрочненные стеклопакеты непосредственно укладываются на коннекторы.



После монтажа стеклопакетов, зазоры между ними заполняются термошнуром и, затем, герметиками для купольных систем, а, при необходимости, дополнительно герметизируются лентой на металлической основе.



Уменьшение количества стыков за счет увеличения площади стеклопакетов в купольных конструкциях подвесного типа способствует повышению герметичности светопрозрачных конструкций и снижению риска протеканий.



Примыкание несущего каркаса конструкций зонтичного типа к поверхности атриумов выполняется традиционными фасадными профильными алюминиевыми системами, а сами строительные работы не требуют такой высокой квалификации монтажников, как при сборке типовых купольных конструкций.
