ПРОЗРАЧНЫЕ ИННОВАЦИИ - В ЖИЗНЬ !

СТОЕЧНО-РИГЕЛЬНЫЕ КОНСТРУКЦИИ



































Внешний вид Ригельных (бесстоечных) и Стоечных (безригельных) конструкций с заполнением упрочнёнными стеклопакетами намного привлекательнее типовых Стоечно-Ригельных конструкций, а также позволяет выполнять монтаж стеклопакетов как снаружи, так и изнутри помещений.







ВИДЫ ТИПОВЫХ СОЧЛЕНЕНИЙ УПРОЧНЁННЫХ СТЕКЛОПАКЕТОВ :

















РИГЕЛЬНЫЕ (БЕССТОЕЧНЫЕ) КОНСТРУКЦИИ



В Ригельных (бесстоечных) конструкциях упрочнённые стеклопакеты устанавливаются между ригелями без использования стоек (импостов), с зазорами между стеклопакетами 4-10 мм, которые заполняются термошнуром и фасадным герметиком, обеспечивая высокие теплотехнические характеристики зон сочленений.

Принципиальное отличие ригельной (бесстоечной) системы от стоечно-ригельной заключается в том, что в стоечно-ригельной системе нагрузки от стеклопакетов передаются на перекрытие по схеме: стеклопакеты - сегментные ригели (с размерами ширин соответствующих стеклопакетов) - стойки (к которым закреплены сегментные ригели) - пятки или торцевые несущие кронштейны - перекрытие, в то время как в ригельной (бесстоечной) системе нагрузки от стеклопакетов передаются на перекрытие по схеме: стеклопакеты - непрерывный ригель - ряд регулируемых несущих верхних и нижних кронштейнов - перекрытие.

                                     НИЖНИЙ УЗЕЛ КРЕПЛЕНИЯ                                      ВЕРХНИЙ УЗЕЛ КРЕПЛЕНИЯ

На относе от каркаса здания

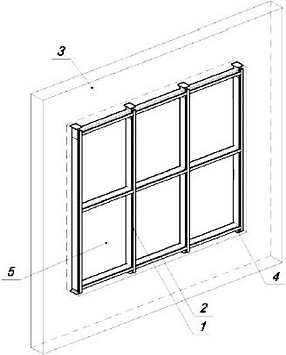

В проёме стены

Между дисками перекрытия

1 - стойка; 2 - ригель; 3 - каркас здания; 4 - кронштейн; 5 - заполнение

Стоечно-Ригельная конструкция (типовая)

Ригельная (бесстоечная) конструкция

Стоечно-Ригельная конструкция (типовая)

Ригельная (бесстоечная) конструкция

Стоечная (безригельная) конструкция



Схема стыковки Стеклопакетов-УНЕ регулярного и углового фасадов

Стоечно-ригельная система

Ригельная (бесстоечная) система

Ригельная (бесстоечная) система

СТОЕЧНЫЕ (БЕЗРИГЕЛЬНЫЕ) КОНСТРУКЦИИ



В Стоечных (безригельных) конструкциях упрочнённые стеклопакеты устанавливаются между стойками без использования ригелей (импостов), с зазорами между стеклопакетами 15-20мм, которые заполняются термошнуром и фасадным герметиком (см. Виды типовых сочленений), обеспечивая высокие теплотехнические характеристики зон сочленений.
